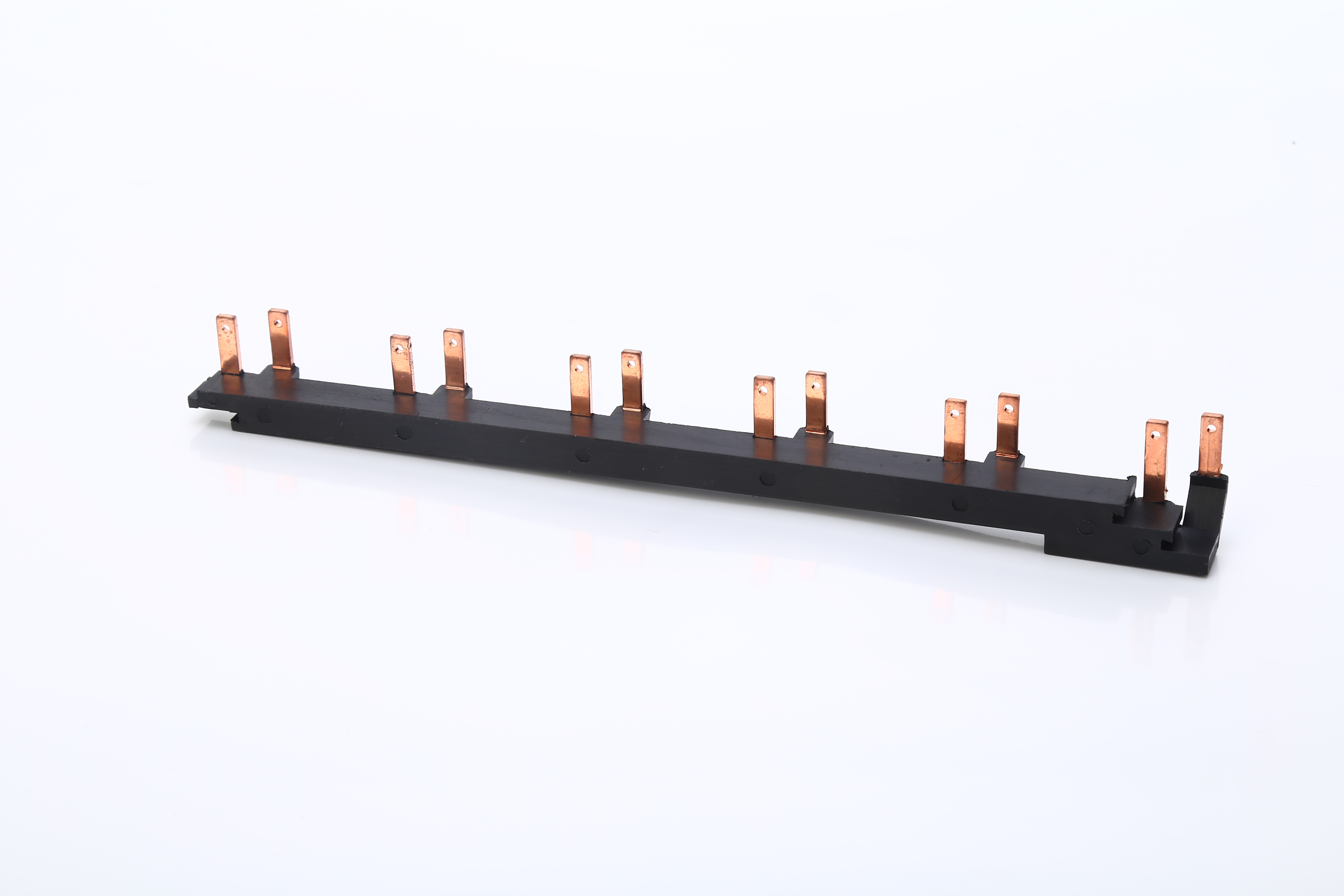

Los crecientes requisitos de densidad de potencia en las instalaciones comerciales e industriales modernas llevan las arquitecturas de cableado tradicionales a sus límites físicos y térmicos. Los administradores de instalaciones y los ingenieros eléctricos enfrentan desafíos complejos con el cableado heredado. Vemos una caída excesiva de voltaje en tramos largos, rastreo de fallas complejo, huellas espaciales masivas y muchas horas de mano de obra durante la instalación o modernización. La transición de diseños tradicionales con muchos cables a arquitecturas de conductores sólidos ofrece un camino mensurable para optimizar el espacio y mejorar la eficiencia térmica. Esta guía evalúa los méritos técnicos y operativos de especificar una barra colectora para el enrutamiento de energía moderno. Exploramos cómo la integración de estos componentes transforma la infraestructura eléctrica de las instalaciones. Aprenderá cómo estos sistemas agilizan los sistemas de distribución de energía de bajo voltaje para garantizar un suministro de energía confiable, escalable y seguro sin las limitaciones de los paquetes de cables.
Eficiencia eléctrica superior: las barras colectoras proporcionan una ruta de baja impedancia que minimiza la pérdida de energía, mantiene niveles de voltaje constantes y reduce los desequilibrios de fase en redes complejas.
Simplificación centralizada: actuando como un centro de energía central, las barras colectoras consolidan múltiples conductores para simplificar drásticamente los esquemas eléctricos complejos y reducir el espacio físico.
Instalación y modularidad aceleradas: los sistemas de canalización prefabricada con barras colectoras reducen los costos de mano de obra y permiten una flexibilidad geométrica rápida durante las ampliaciones de las instalaciones.
Seguridad y gestión térmica mejoradas: los conductores de metal sólido con carcasas diseñadas ofrecen una disipación de calor superior y clasificaciones de resistencia a cortocircuitos más altas en comparación con los cables agrupados.
Tabla de contenido
Las instalaciones modernas necesitan sistemas de distribución de energía confiables y flexibles para respaldar operaciones continuas. Las barras colectoras proporcionan conexiones estables entre transformadores, aparamenta y equipos mientras manejan cargas de alta corriente con menor pérdida de energía, mejor seguridad y una expansión futura más sencilla.
Las barras colectoras reemplazan múltiples tendidos de cables con un sistema de distribución de energía centralizado. Esto reduce la complejidad del cableado, ahorra espacio y hace que la detección de fallas, el mantenimiento y las futuras actualizaciones sean más eficientes.
Los cables utilizan alambres aislados flexibles, mientras que las barras colectoras utilizan conductores rígidos de cobre o aluminio. Para aplicaciones de alta corriente, las barras colectoras requieren menos espacio, simplifican la instalación y brindan un mejor rendimiento en comparación con sistemas de cables complejos.
Característica | Cableado tradicional | Sistemas de canalización sólida |
|---|---|---|
Estructura Física | Cables trenzados flexibles con aislamiento de polímero grueso | Barras metálicas sólidas rígidas (Cobre/Aluminio) con recubrimiento epoxi. |
Método de instalación | Tirando a través de conductos, múltiples terminaciones de orejetas | Atornillado de secciones prefabricadas modulares con tornillos de cabeza cortante |
Requisito de espacio | Alto (requiere bandejas grandes y radios de curvatura amplios) | Bajo (posibilidad de giros compactos y cerrados en ángulo recto) |
Disipación térmica | Deficiente (calor atrapado en haces y conductos de PVC) | Excelente (alta superficie, disipadores de calor de aluminio extruido) |
Amperaje ideal | Por debajo de 400A | 400A a 6000A+ |

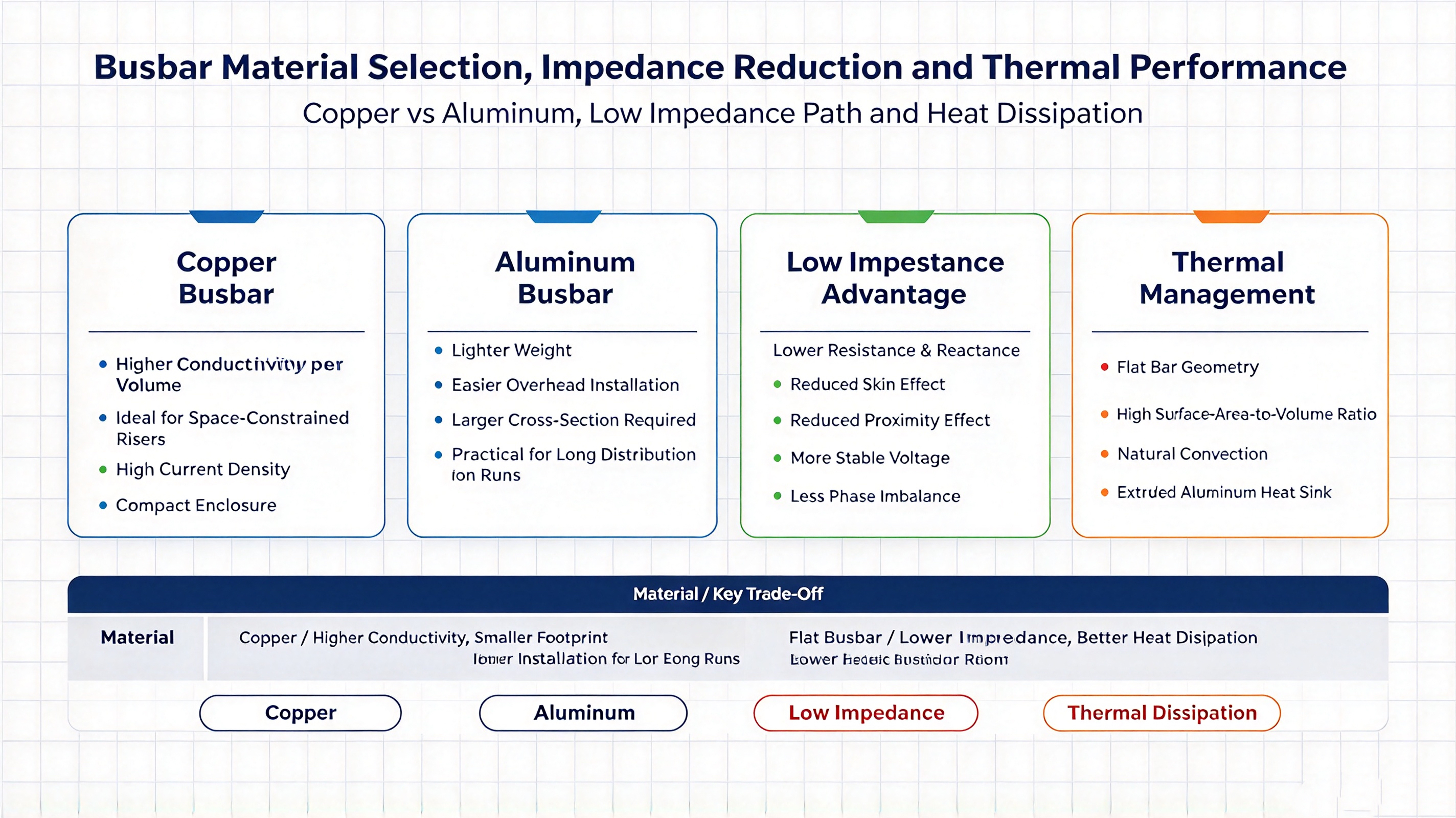

El cobre proporciona una mayor conductividad y admite más corriente en un espacio más pequeño, lo que lo hace adecuado para salas eléctricas compactas y aplicaciones de alta densidad. El aluminio es más liviano y rentable, lo que lo convierte en una opción práctica para la distribución a larga distancia y para proyectos donde la reducción de peso es importante.
Las barras colectoras utilizan conductores sólidos de baja impedancia para mejorar el flujo de corriente y reducir la caída de voltaje. Su diseño de conductor ancho ayuda a mantener una entrega de energía estable, protegiendo equipos sensibles como motores, variadores y sistemas de centros de datos de las fluctuaciones de voltaje.
La estructura plana de las barras colectoras proporciona una mejor disipación del calor en comparación con los cables agrupados. El flujo de aire mejorado y las superficies más grandes ayudan a reducir los puntos calientes, mantener temperaturas de funcionamiento estables y mejorar la eficiencia general del sistema.
Los sistemas de barras colectoras están diseñados para resistir altas fuerzas de cortocircuito a través de estructuras mecánicas fuertes y soportes de conductores seguros. Esto evita el movimiento del conductor durante fallas y ayuda a proteger los sistemas eléctricos hasta que los dispositivos de protección solucionen la falla.
Las barras colectoras ofrecen una alternativa compacta a los sistemas tradicionales de bandejas portacables. Su diseño modular permite un enrutamiento flexible alrededor de las estructuras del edificio, lo que reduce el espacio de instalación y simplifica la distribución de energía. Al reemplazar múltiples tramos de cables, las barras colectoras ayudan a ahorrar valioso espacio en el piso y el techo y, al mismo tiempo, mejoran la eficiencia del diseño de las instalaciones.
Las configuraciones tipo sándwich empaquetan los conductores muy juntos. Utilizan capas delgadas de aislamiento de epoxi o mylar entre fases, eliminando por completo los espacios de aire. Este diseño compacto da como resultado una reactancia extremadamente baja y una alta eficiencia. Los ingenieros especifican tipos sándwich para edificios comerciales y centros de datos de alta densidad. Ofrecen el menor espacio posible para enrutamiento de alto amperaje, lo que los convierte en el estándar para los elevadores verticales modernos.
Las configuraciones con aislamiento de aire separan los conductores desnudos con espacios físicos de aire y aisladores de separación. Destacan en aplicaciones industriales específicas donde la disipación de calor es fundamental y el espacio físico está menos limitado. Las instalaciones también deben considerar esquemas de ruta simple versus doble. Las configuraciones dobles redundantes garantizan un tiempo de actividad continuo. de misión crítica Los sistemas de distribución de energía de bajo voltaje dependen de estas rutas duales para permitir el mantenimiento en una línea sin dejar caer la carga en la otra.
Las instalaciones rara vez permanecen estáticas. Las plantas de fabricación y los centros de datos añaden o reubican cargas constantemente a medida que las líneas de producción cambian o se actualizan los racks de servidores. Los sistemas troncales presentan una naturaleza plug-and-play. Las unidades de derivación se insertan directamente en la columna de energía principal a intervalos designados. Los técnicos pueden extraer energía exactamente donde la necesitan sin tener que tender nuevos cables hasta el tablero de distribución principal.
Esta modularidad prepara la instalación para el futuro. Los equipos de mantenimiento pueden agregar nuevos equipos rápidamente. Muchos sistemas permiten la inserción de derivaciones sin desenergizar todo el sistema, siempre que se utilicen estrictos protocolos de seguridad y el equipo de protección personal adecuado. Las instalaciones evitan tirar de cables nuevos, cortar conductos o programar paradas masivas de plantas. La infraestructura se adapta geométrica y eléctricamente a las necesidades operativas cambiantes.
Los sistemas de barras colectoras pueden requerir una inversión inicial mayor en comparación con los cables tradicionales, pero ofrecen un mejor valor a largo plazo. Las menores pérdidas de energía, la eficiencia mejorada, el mantenimiento reducido y una vida útil más larga ayudan a reducir los costos operativos durante todo el ciclo de vida del sistema.
Los embarrados simplifican la instalación mediante tramos modulares prefabricados. En comparación con los complejos trabajos de tendido y terminación de cables, la instalación de barras colectoras requiere menos trabajadores, menos equipos y menos tiempo. Esto ayuda a acortar los cronogramas del proyecto y reducir los costos laborales generales.
Fase de instalación | Flujo de trabajo de cables y conductos | Flujo de trabajo de enlace sólido |
|---|---|---|
Preparación | Mida, corte, enrosque y monte conductos de acero pesado. | Instale soportes de suspensión livianos a intervalos específicos. |
Enrutamiento | Instale remolcadores, tire de cables pesados a través de múltiples curvas. | Levante las secciones prefabricadas y deslícelas en bloques de juntas. |
Terminación | Pele el aislamiento, engarce los terminales y apriete las conexiones de fases individuales. | Apriete un solo perno de cabeza cortante por bloque de unión. |
Intensidad Laboral | Alto (Requiere cuadrillas numerosas y maquinaria pesada). | Bajo (Requiere cuadrillas pequeñas y levantamientos estándar). |
Las ventajas de la inspección visual hacen que los sistemas sólidos sean más fáciles de mantener. Los técnicos no pueden ver el interior de un conducto para comprobar si el aislamiento del cable se está degradando o hay puntos calientes ocultos. Sin embargo, pueden realizar fácilmente escaneos termográficos en conexiones de juntas sólidas. Las cámaras infrarrojas identifican rápidamente pernos flojos o calentamiento anormal antes de que ocurra una falla. Este mantenimiento proactivo previene interrupciones catastróficas y extiende la vida útil del equipo.
Un aislamiento de fallas más rápido minimiza el tiempo de inactividad operativa. Si una sección sufre daños por el impacto de un montacargas o por la entrada de agua, los equipos de mantenimiento desatornillan y reemplazan solo esa pieza específica. No necesitan pasar cables completamente nuevos por las instalaciones. Las unidades de derivación contienen sus propios disyuntores localizados o desconexiones con fusibles. Esto aísla las fallas a nivel de la máquina, manteniendo la columna de energía principal energizada y el resto de la instalación operativa.
Los sistemas de barras colectoras deben cumplir con estándares de seguridad internacionales como IEC 61439-6 y UL 857. Los productos certificados se prueban en cuanto a rendimiento eléctrico, confiabilidad del aislamiento, resistencia térmica y resistencia a cortocircuitos, lo que garantiza un funcionamiento seguro en aplicaciones comerciales e industriales.
Los sistemas de barras mejoran la seguridad eléctrica a través de conductores aislados y diseños de protección resistentes que reducen los riesgos de contacto accidental. En comparación con los grandes haces de cables, las barras colectoras contienen menos material combustible, lo que ayuda a reducir los riesgos de incendio y mejorar la seguridad general de las instalaciones.
Audite las cargas eléctricas existentes para identificar tramos superiores a 400 A que sufren una caída de alto voltaje o una generación excesiva de calor.
Modele rutas de enrutamiento físico utilizando software BIM 3D para detectar conflictos espaciales con HVAC y plomería antes de ordenar materiales.
Especifique las clasificaciones de IP apropiadas según la exposición ambiental exacta de sus instalaciones, utilizando resina fundida para áreas exteriores o corrosivas.
Implemente protocolos estrictos de verificación de torque utilizando pernos de cabeza cortante durante la fase de instalación para evitar juntas flojas.
Transición de rutas de alimentación principales de alto amperaje a canalizaciones de conductores sólidos para recuperar espacio en las instalaciones y reducir la carga estructural.
R: Actúa como un centro de energía centralizado, consolidando múltiples conexiones eléctricas en una sola tira o barra de metal altamente conductora. Esto proporciona una ruta de baja impedancia para la corriente, lo que simplifica esquemas complejos y garantiza una distribución de energía eficiente en toda la instalación.
R: Los ingenieros suelen recomendar la transición cuando los requisitos de carga superan los 400 A a 800 A. Por encima de estos niveles, los tendidos de cables paralelos tradicionales se vuelven físicamente masivos, difíciles de doblar e ineficientes de instalar, lo que convierte a los conductores de metal sólido en la opción práctica.
R: Presentan una geometría rectangular plana que proporciona una alta relación superficie-volumen. Esto permite que el calor se disipe rápidamente en el aire circundante o en el gabinete diseñado, evitando los puntos calientes localizados comunes en cables redondos muy agrupados.
R: Sí, son altamente modulares. Las instalaciones pueden agregar, quitar o reubicar unidades de derivación a lo largo de la columna de energía para acomodar maquinaria nueva o cambiar diseños sin necesidad de tirar tendidos de cables completamente nuevos del tablero de distribución principal.
R: Sí, cuando está diseñado adecuadamente. Si bien el aluminio requiere un área de sección transversal mayor para igualar la conductividad del cobre, es significativamente más liviano. Proporciona una solución altamente confiable y eficiente para redes de distribución extensas donde el peso es una limitación principal.
R: Utilizan conductores rígidos de metal sólido asegurados por refuerzos internos diseñados. Esta integridad estructural resiste las enormes fuerzas electromagnéticas generadas durante una falla, evitando la deformación física y el daño secundario que a menudo destruye las bandejas de cables estándar.
