La selección del dispositivo de protección de circuito correcto dicta la seguridad, la confiabilidad y el cumplimiento del código de cualquier sistema de distribución eléctrica. La especificación del tipo de interruptor incorrecto tiene graves consecuencias en el campo. Si no se especifica lo suficiente, se corre el riesgo de sufrir fallos catastróficos en los equipos, arcos eléctricos e incendios en las instalaciones. La especificación excesiva desperdicia valioso espacio en el panel y complica la instalación. Los ingenieros y administradores de instalaciones deben evaluar los requisitos de carga, los niveles de corriente de falla, la selectividad del sistema y los factores ambientales para realizar una selección basada en evidencia. Esta guía proporciona un marco técnico para evaluar las opciones de MCCB frente a MCB para garantizar una protección óptima en diversos entornos de instalación. Examinaremos los límites de carga continua, las capacidades de interrupción y los requisitos de integración física.
Límites de capacidad actual: los MCB están diseñados estrictamente para aplicaciones de corriente más baja (normalmente hasta 125 A), mientras que los MCCB manejan cargas pesadas (hasta 2500 A o más).
Clasificaciones de interrupción: Los MCCB ofrecen capacidades de interrupción de cortocircuito significativamente mayores (hasta 100 kA+), lo que los hace obligatorios cerca de fuentes de energía con altas posibles corrientes de falla.
Capacidad de ajuste del disparo: a diferencia de los MCB, que tienen configuraciones de disparo fijas, los MCCB modernos cuentan con unidades de disparo termomagnéticas o electrónicas ajustables para una coordinación precisa del sistema.
Capacidades de voltaje y CC: los MCCB están diseñados para manejar voltajes operativos más altos (hasta 1000 V CA/1500 V CC), lo que los hace críticos para energía renovable y aplicaciones industriales pesadas.
Cumplimiento de estándares: los MCB generalmente se alinean con IEC 60898 (doméstico/comercial ligero) o IEC 60947-2, mientras que los MCCB cumplen estrictamente con los estándares más rigurosos IEC 60947-2 o UL 489 para aplicaciones industriales.
Tabla de contenido
Un disyuntor en miniatura (MCB) es un dispositivo electromecánico compacto diseñado para proteger circuitos de menor voltaje y menor corriente contra sobrecargas y cortocircuitos. Por lo general, encontrará estos dispositivos en tableros de distribución finales, protegiendo los circuitos derivados individuales. Funcionan mediante un sistema de doble mecanismo simple y altamente confiable. Una tira bimetálica se dobla en condiciones de sobrecarga sostenida para proporcionar protección térmica. Una bobina electromagnética reacciona instantáneamente a picos de corriente masivos para brindar protección magnética.
La característica que define a un MCB es su naturaleza de viaje fijo. El fabricante precalibra el umbral de disparo, lo que significa que los ajustes en el campo son imposibles. Este diseño mantiene la unidad compacta y altamente estandarizada. Los MCB utilizan un sistema de montaje modular en riel DIN. Los electricistas los instalan rápidamente en los paneles de distribución, lo que facilita una instalación rápida y un reemplazo sencillo. Los conductos de arco internos son relativamente pequeños y están diseñados específicamente para extinguir arcos de baja energía generados por fallas de circuitos derivados estándar.

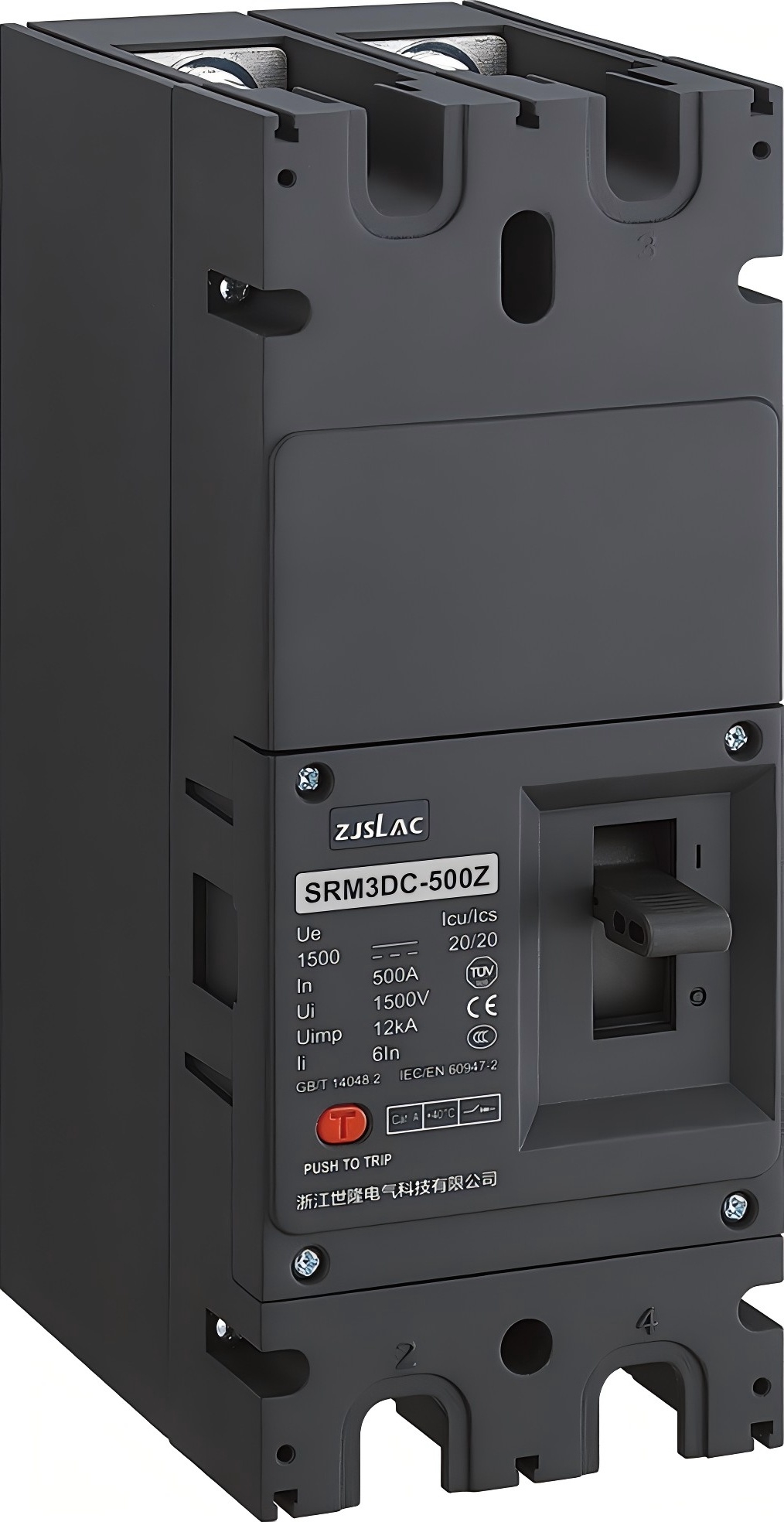

Un disyuntor de caja moldeada ( MCCB ) sirve como un dispositivo de protección de alta resistencia encerrado en un material aislante moldeado duradero, generalmente un plástico termoestable o una resina de poliéster de vidrio. Esta carcasa robusta proporciona una resistencia dieléctrica y una estabilidad mecánica excepcionales. Permite que el interruptor interrumpa de forma segura corrientes de falla masivas sin desintegrarse. Los ingenieros especifican estos dispositivos para alimentadores de energía principales, maquinaria pesada y grandes tableros de distribución comercial.
A diferencia de sus homólogos en miniatura, estos interruptores ofrecen una inmensa flexibilidad. Muchas unidades cuentan con unidades de disparo intercambiables. Puede actualizar o modificar los parámetros de protección sin reemplazar todo el marco del interruptor. Admiten funciones de protección avanzadas, que incluyen configuraciones de sobrecarga ajustables, retardos de tiempo de cortocircuito personalizables y detección integrada de falla a tierra. Esta adaptabilidad los hace indispensables para redes eléctricas complejas que requieren una coordinación precisa. Los componentes internos incluyen enormes contactos de cobre y amplias cámaras de extinción de arco diseñadas para estirar, enfriar y disipar plasma de alta energía.

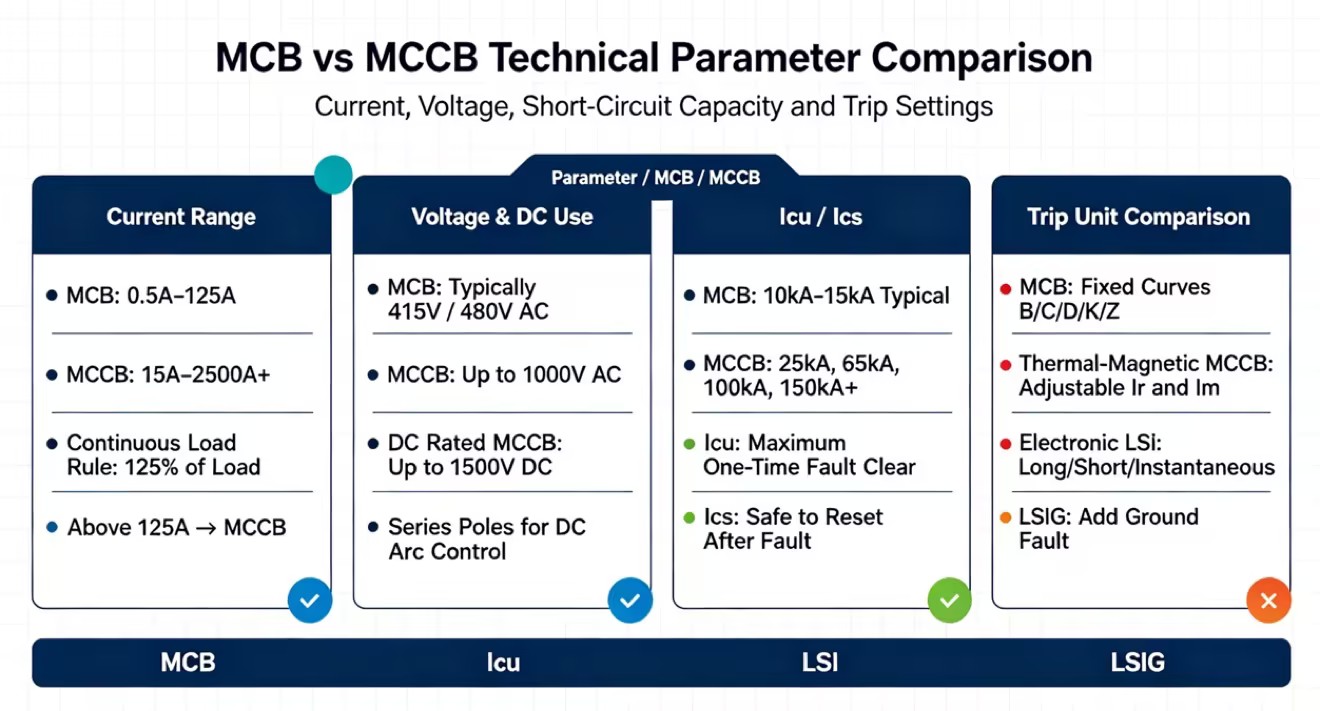

El diferenciador más inmediato entre estos dos dispositivos es su rango de corriente operativa. Los MCB son dispositivos estrictamente de baja corriente. Los tamaños de bastidor estándar varían desde 0,5 A hasta 125 A. Esto los hace perfectamente adecuados para circuitos de iluminación, receptáculos de pared estándar y pequeños motores monofásicos. Los disyuntores de caja moldeada cubren un espectro enorme, comenzando alrededor de 15 A y escalando hasta 2500 A o más. Cubren la brecha entre la protección de circuitos derivados y los enormes disyuntores de aire utilizados en los cuadros principales.
Los cálculos de carga continua dictan los requisitos básicos para cualquiera de los dispositivos. Los códigos eléctricos generalmente requieren que los disyuntores tengan un tamaño del 125% de la carga continua. Si su carga continua calculada para un subpanel es de 150 A, un MCB queda inmediatamente descalificado. Debe especificar un dispositivo de caja moldeada más grande. El perfilado de carga preciso evita disparos inesperados y garantiza que los contactos internos no se sobrecalienten durante el funcionamiento normal. Las cargas de alto amperaje generan un calor significativo en las conexiones de los terminales, lo que requiere tamaños de orejetas más grandes y capacidades de disipación térmica superiores que se encuentran en los marcos de cajas moldeadas.
Especificación | Disyuntor en miniatura (MCB) | Disyuntor de caja moldeada (MCCB) |
|---|---|---|
Corriente continua (pulgadas) | 0,5 A a 125 A | 15A a 2500A+ |
Tamaños de marco disponibles | Perfil DIN estandarizado | Múltiples tamaños de bastidor (100A, 250A, 400A, 800A, etc.) |
Capacidad de terminales | Hasta 50 mm² (1/0 AWG) | Hasta múltiples conductores de 500 kcmil por fase |
Disipación térmica | Bajo a moderado | Alto (Diseñado para cargas pesadas continuas) |
Los requisitos de voltaje son un factor importante al seleccionar disyuntores. Los MCB se utilizan comúnmente para sistemas de CA de bajo voltaje, mientras que los MCCB admiten aplicaciones de mayor voltaje y redes industriales más grandes. Para los sistemas de CC, como la energía solar, el almacenamiento de baterías y la carga de vehículos eléctricos, se requieren disyuntores especializados con clasificación de CC porque los arcos de CC son más difíciles de interrumpir de forma segura.
La capacidad de cortocircuito determina cuánta corriente de falla puede interrumpir un interruptor de manera segura. Los MCB son adecuados para entornos con baja corriente de falla, mientras que los MCCB brindan una capacidad de corte mucho mayor para aplicaciones industriales. Seleccionar el disyuntor correcto requiere calcular la corriente de falla disponible para garantizar un funcionamiento seguro durante fallas eléctricas.
Los MCB utilizan curvas de disparo fijas, como los tipos B, C y D, lo que los hace adecuados para cargas estándar con características de corriente predecibles. Los MCCB proporcionan configuraciones de disparo ajustables que permiten a los ingenieros controlar la protección contra sobrecargas y cortocircuitos. Esta flexibilidad ayuda a mejorar la coordinación del sistema y protege equipos industriales complejos con mayor precisión.
Tipo de unidad de disparo | Funciones de ajustabilidad | Mejor aplicación |
|---|---|---|
Fijo Termo-Magnético (MCB) | Ninguno. Calibrado en fábrica según curvas específicas (B, C, D). | Iluminación, receptáculos, pequeñas cargas estáticas. |
Termo-Magnético ajustable | Dial térmico ajustable (Ir) y dial magnético (Im). | Alimentadores industriales estándar, protección básica de motores. |
Electrónica (LSI) | Configuraciones digitales precisas para captación/retraso de larga duración, corta duración e instantánea. | Cuadros principales, esquemas complejos de coordinación. |
Electrónica con falla a tierra (LSIG) | Agrega ajustes de retardo y activación de falla a tierra ajustables. | Infraestructura crítica, centros de datos, redes hospitalarias. |
La cantidad de polos depende del sistema de energía y los requisitos de la aplicación. Los MCB están disponibles en versiones 1P, 2P, 3P y 4P para circuitos residenciales y comerciales ligeros. Los MCCB se utilizan principalmente en configuraciones 3P y 4P para sistemas de energía industriales, motores grandes y equipos pesados. La selección correcta de polos garantiza un aislamiento adecuado y una protección segura del circuito.
Los MCB cuentan con un diseño compacto de riel DIN, lo que los hace ideales para aplicaciones donde el espacio del panel es limitado. Los MCCB requieren un mayor espacio de instalación y un montaje en panel más resistente debido a su mayor capacidad de corriente y cables más grandes. También es necesario un espacio libre adecuado para manejar de forma segura el calor y la energía del arco durante condiciones de falla.
Los MCB son adecuados para edificios residenciales, circuitos derivados comerciales, sistemas de iluminación, pequeños electrodomésticos y equipos de baja potencia. Proporcionan una protección sencilla y fiable donde la carga es estable y el nivel de cortocircuito es relativamente bajo. Su diseño compacto de riel DIN también hace que la instalación y el reemplazo sean rápidos y convenientes.
Los MCCB están diseñados para aplicaciones de mayor potencia, como alimentadores principales, máquinas industriales, grandes sistemas HVAC y distribución de energía comercial. Ofrecen clasificaciones de corriente más altas, protección contra fallas más sólida y configuraciones de disparo ajustables. Los MCCB también son ideales para sistemas que requieren coordinación avanzada, monitoreo remoto o integración con sistemas de gestión de edificios.
Los MCB están diseñados para protección básica de circuitos y operación ocasional. Los cambios frecuentes pueden desgastar sus mecanismos y contactos internos. Los MCCB utilizan carcasas más resistentes, componentes más grandes y materiales de contacto duraderos, lo que les permite manejar cargas más altas y más operaciones mecánicas. Son adecuados para sistemas de energía principales y aplicaciones industriales exigentes.
Los MCB generalmente se reemplazan directamente cuando fallan porque están sellados y calibrados de fábrica. Los MCCB requieren inspecciones y pruebas periódicas para garantizar una protección confiable. El mantenimiento puede incluir pruebas de disparo, verificaciones de contactos y pruebas de aislamiento, especialmente para sistemas de alta corriente donde una falla podría causar un tiempo de inactividad importante.

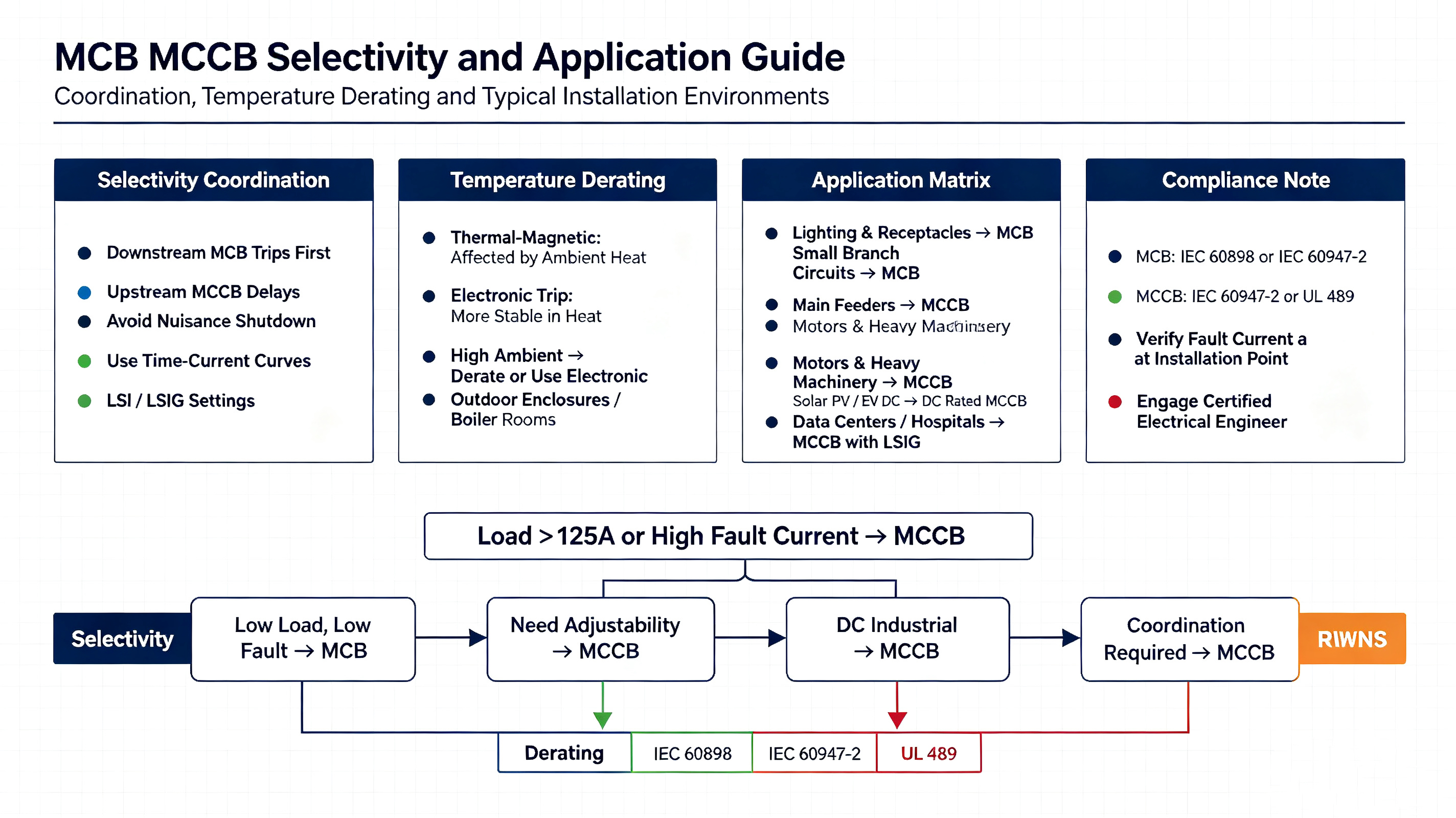

Una coordinación adecuada evita cortes de energía innecesarios. Cuando ocurre una falla, el interruptor más cercano al problema debe dispararse primero, mientras que los interruptores aguas arriba permanecen activos. Las configuraciones de disparo ajustables y los retrasos de tiempo en los MCCB ayudan a crear esta secuencia de protección. Esto permite que el sistema aísle fallas rápidamente mientras mantiene el resto de la instalación en funcionamiento.
Los disyuntores pueden verse afectados por la temperatura ambiente. Los disyuntores termomagnéticos tradicionales pueden dispararse demasiado pronto en ambientes cálidos porque el calor cambia la respuesta de la tira bimetálica. Para condiciones extremas, las unidades de disparo electrónicas brindan una protección más estable al medir la corriente directamente y reducir los errores relacionados con la temperatura.
Los sistemas eléctricos modernos a menudo requieren monitoreo y control remotos. Los MCB proporcionan funciones de estado básicas, mientras que los MCCB admiten accesorios avanzados como disparos en derivación, disparadores de subtensión y operadores de motor. Estas características permiten la operación remota, el apagado de emergencia y la integración con sistemas de edificios inteligentes.
La elección del estándar correcto garantiza la seguridad eléctrica y un funcionamiento fiable. Los MCB se utilizan comúnmente en aplicaciones residenciales y comerciales ligeras siguiendo estándares como IEC 60898. Los sistemas industriales requieren dispositivos de protección más fuertes que cumplan estándares como IEC 60947-2 o UL 489 para niveles de falla más altos y entornos exigentes.
La elección entre estos dos dispositivos de protección está dictada por estrictas limitaciones de ingeniería. Los requisitos de carga continua, las posibles corrientes de falla, las condiciones ambientales y la necesidad de coordinación del sistema forman los límites técnicos de su selección. Comprender estos parámetros garantiza que su sistema de distribución eléctrica siga siendo seguro, confiable y cumpla con los códigos.
Al preseleccionar dispositivos, aplique un árbol lógico estricto. Predeterminado a disyuntores miniatura para circuitos derivados finales de menos de 125 A con niveles de falla bajos (menos de 10 kA) donde las curvas de disparo fijas brindan una protección adecuada. Escale a disyuntores de caja moldeada para alimentadores principales, cargas superiores a 125 A, zonas de alta corriente de falla, aplicaciones de alto voltaje/CC o cuando se requiera un ajuste de disparo preciso y operación remota.
Para seguir adelante con la especificación de su proyecto, ejecute los siguientes pasos:
Consulte el diagrama unifilar de la instalación para mapear todos los dispositivos de protección aguas arriba y aguas abajo.
Calcule la corriente de cortocircuito prevista exacta en el punto de instalación del panel específico para determinar la clasificación Icu requerida.
Evalúe la temperatura ambiente del entorno de instalación para decidir entre unidades de control termomagnéticas o electrónicas.
Ejecute un estudio de selectividad formal utilizando software de coordinación para garantizar que los dispositivos aguas abajo se disparen antes que la red eléctrica aguas arriba.
Colabore con un ingeniero eléctrico certificado para finalizar las especificaciones del disyuntor y verificar el cumplimiento del código.
R: Si bien es técnicamente posible si el espacio del panel y los accesorios de montaje lo permiten, generalmente no es necesario. Solo debe realizar esta actualización si la carga continua del circuito ha aumentado más allá de 125 A o si la posible corriente de falla en el panel ha aumentado más allá de la clasificación de interrupción segura del disyuntor miniatura.
R: Los disyuntores miniatura estándar suelen tener un máximo de 63 A, 100 A o 125 A, según el fabricante específico y la línea de productos. Si su cálculo de carga continua excede los 125 A, debe realizar la transición a un marco de caja moldeada para garantizar un funcionamiento seguro y conforme.
R: Los disyuntores de CA estándar no pueden interrumpir de forma segura los arcos de CC. Si bien existen disyuntores en miniatura con clasificación de CC especializados para pequeños paneles solares residenciales, los sistemas de almacenamiento de baterías y energía solar fotovoltaica de servicios públicos de alta capacidad requieren disyuntores de caja moldeada con clasificación de CC diseñados específicamente y capaces de manejar hasta 1500 VCC.
R: Sí. Los disyuntores de caja moldeada, especialmente los modelos de alto amperaje con unidades de disparo electrónicas, requieren pruebas periódicas de inyección primaria o secundaria y ejercicios mecánicos para garantizar la confiabilidad. Los disyuntores en miniatura generalmente se consideran libres de mantenimiento y simplemente se reemplazan en caso de falla.
R: Las unidades termomagnéticas utilizan una tira bimetálica física y una bobina electromagnética para detectar sobrecargas y cortocircuitos. Las unidades electrónicas utilizan transformadores de corriente y microprocesadores para una detección de corriente de alta precisión. Las unidades electrónicas ofrecen una amplia capacidad de ajuste y son inmunes a las fluctuaciones de la temperatura ambiente.
R: Si la corriente de falla calculada en el panel excede de 10 kA a 15 kA, es probable que un disyuntor en miniatura no elimine la falla de manera segura, lo que podría causar una explosión o un incendio. Esto exige el uso de un disyuntor de caja moldeada con una clasificación Icu más alta para interrumpir de forma segura la corriente masiva.
