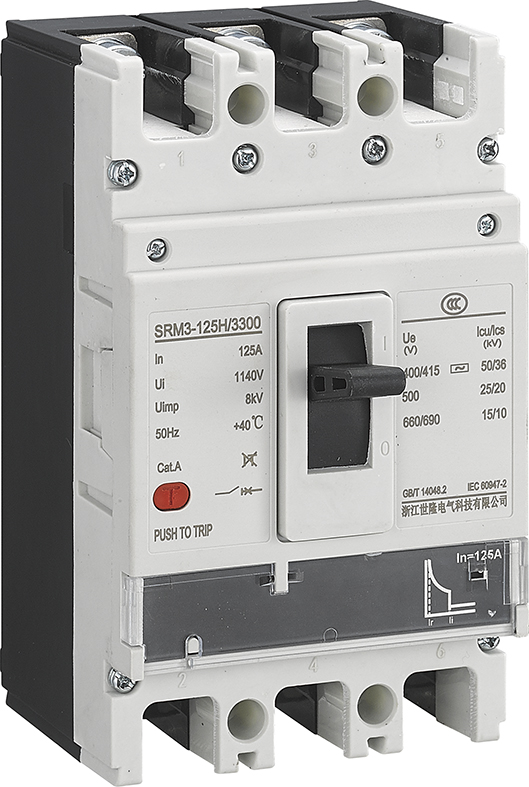

SRM3-125S /160S Circuito de casos moldeados termomagnéticos de tipo fijo

Tipo termomagnético MCCB (disyuntor de casos moldeados magnéticos térmicos) es el equipo central con protección contra sobrecarga y funciones de protección contra cortocircuitos en el sistema de distribución de bajo voltaje. Su diseño funcional se basa en el mecanismo dual de disparo térmico y disparo magnético, que puede responder con precisión a las fallas eléctricas y cortar rápidamente el circuito para garantizar un funcionamiento seguro y estable del sistema.

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
SRM3-125S
Marca del producto:
ZJSLAC

Descripción del Producto

Modelo		SRM3-125/160
Estándar		IEC 60947-2/GBT 14048.2
Marco calificación calificado curente INM (a)		160
Polos		3,4
Calificado frecuencia (f)		50Hz
Calificado actual En (a)		SRM3- 125:In= 10, 16,20,25,32, 40,50,63,80, 100, 125a
		SRM3- 160:In= 10, 16,20,25,32, 40,50,63,80.100, 125, 140, 160A
Calificado operacional Voltaje UE (V)		AC400V/415V/500V/660V/690V
Calificado voltio de aislamientoedad ui (v)		1140
Calificado impulso resistir a voltaje uimp (kv)		8
Rotura capacidad código		S	H	R
Calificado Ultimate corto- circuito rotura capacidad LCU (KA)	C.A.380V/400V/415V	36	50	75
	C.A.500V	25	25	25
	AC660V/690V	15	15	20
Calificado operante corto- circuito rotura capacidad ICS (KA)	C.A.380V/400V/415V	25	36	50
	C.A.500V	20	20	20
	AC660V/690V	10	10	15
Selectivo categoría		A
Vida de operación ciclos	Mecánico	20000
	Eléctrico (415/440V)	8000

Unidad de disparo

Termomagnético tipo (fijado tipo)

Modo de protección	Sobrecarga protección, sobrecorriente protección, n-pole Protección (4 polo)
Protección N-Pole (4p)	UN polo No protección y siempre conectado sin ser abierto o cerrado togetjerga con el otro tres polos
	B: N polo No protección y abertura y cierre juntos con el otro Tres polos
	DO: N polo es protegido y abertura y cierre juntos con el otro tres polos
	D: N polo está protegido y siempre conectado sin being abierto o cerrado juntos con el otro tres polos
Operación modo	Manual operación, eléctrico operación, mecánico operación con un externo manejar
Instalación	frente conexión, trasera conexión, complemento conexión
Accesorio	Auxiliar contactos, alarma contactos, derivación viaje unidad, subvoltaje Viaje, manual operante mecanismo, eléctrico mecanismo operativo

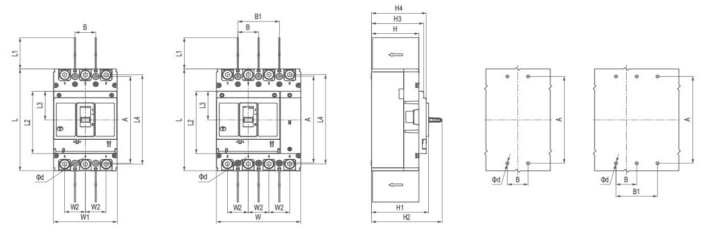

Esquema e instalación dimensions (mm)

Modelo

Expulsión dimensiones

Instalación dimensiones

φD

SRM3-125/160

122

155

47.5

43.5

136

68.5

83.5

102

75.5

132

4.5

· Miniaturizado Diseño: el producto is miniaturizado en tamaño, que poder encontrarse Permanitados a los clientes requisitos para el instilation dimensiones del producto.

·Uniforme Dimensiones: bajo el mismo caparazón marco Grado, tél instalación de instalación dimensiones de productos con diferente rotura capacidades (s.h, r) y diferente funciones (termomagnética fijado tipo, termomagneico ajustable tipo, electrónico tipo) son exactamente el mismo.
