En los sistemas eléctricos modernos, la seguridad y la confiabilidad son primordiales. Elegir el dispositivo de protección del circuito adecuado es fundamental para garantizar la eficiencia operativa y la protección de la infraestructura. Entre las opciones más utilizadas están las Interruptor de circuito de estuches moldeado (MCCB) y el Interruptor de circuito en miniatura (MCB). Si bien sirven funciones similares, interrumpiendo el flujo de corriente en condiciones anormales, sus diferencias en la capacidad, la aplicación y el diseño son significativas. Entonces, ¿cómo decide cuál es el adecuado para su proyecto?
Este artículo ofrece una comparación en profundidad de MCCBS y MCBS, examinando sus características, parámetros de rendimiento y casos de uso óptimos. También abordaremos preguntas frecuentes, proporcionaremos una tabla de comparación y le ayudaremos a tomar una decisión informada para su solicitud específica.

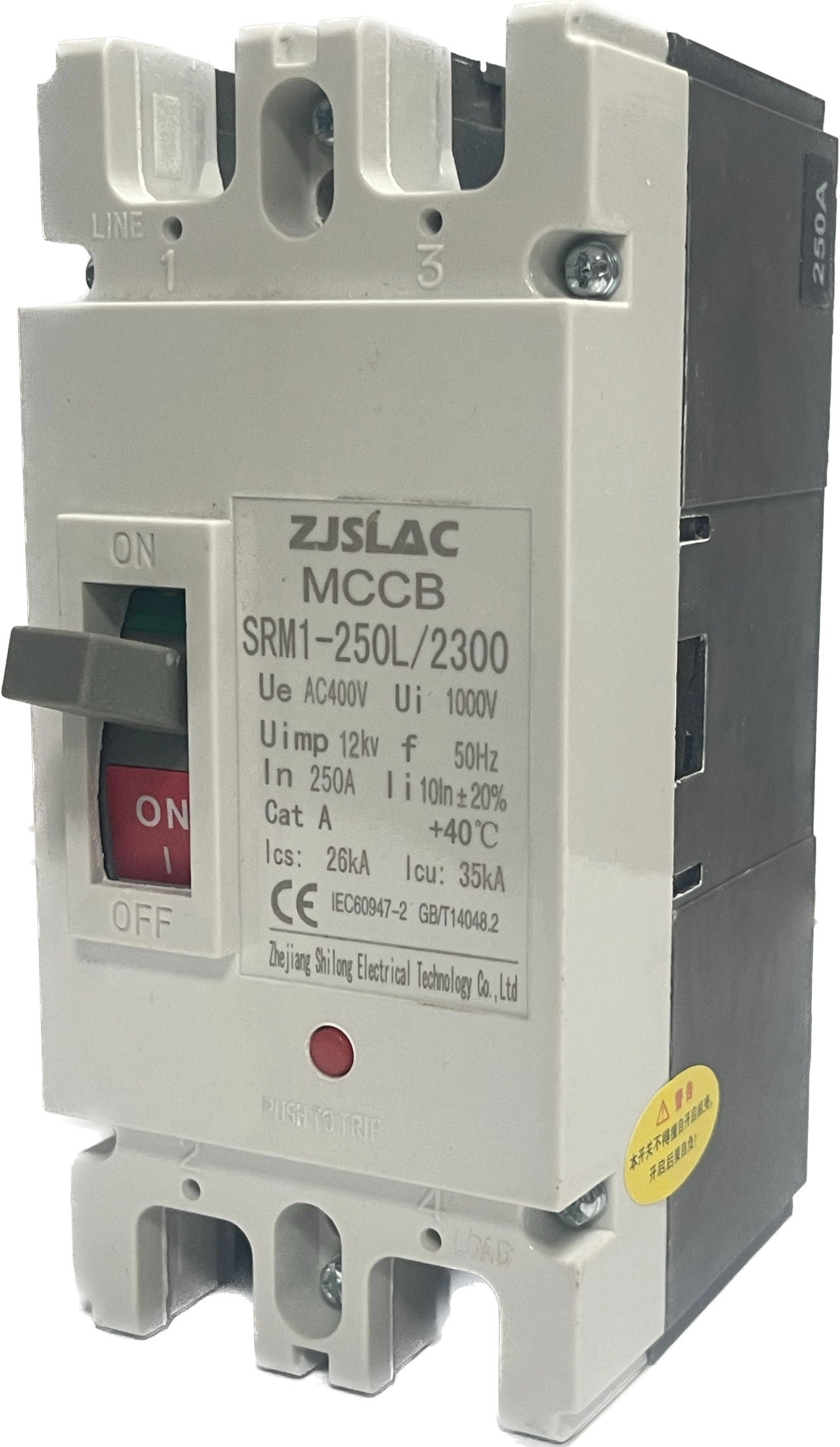

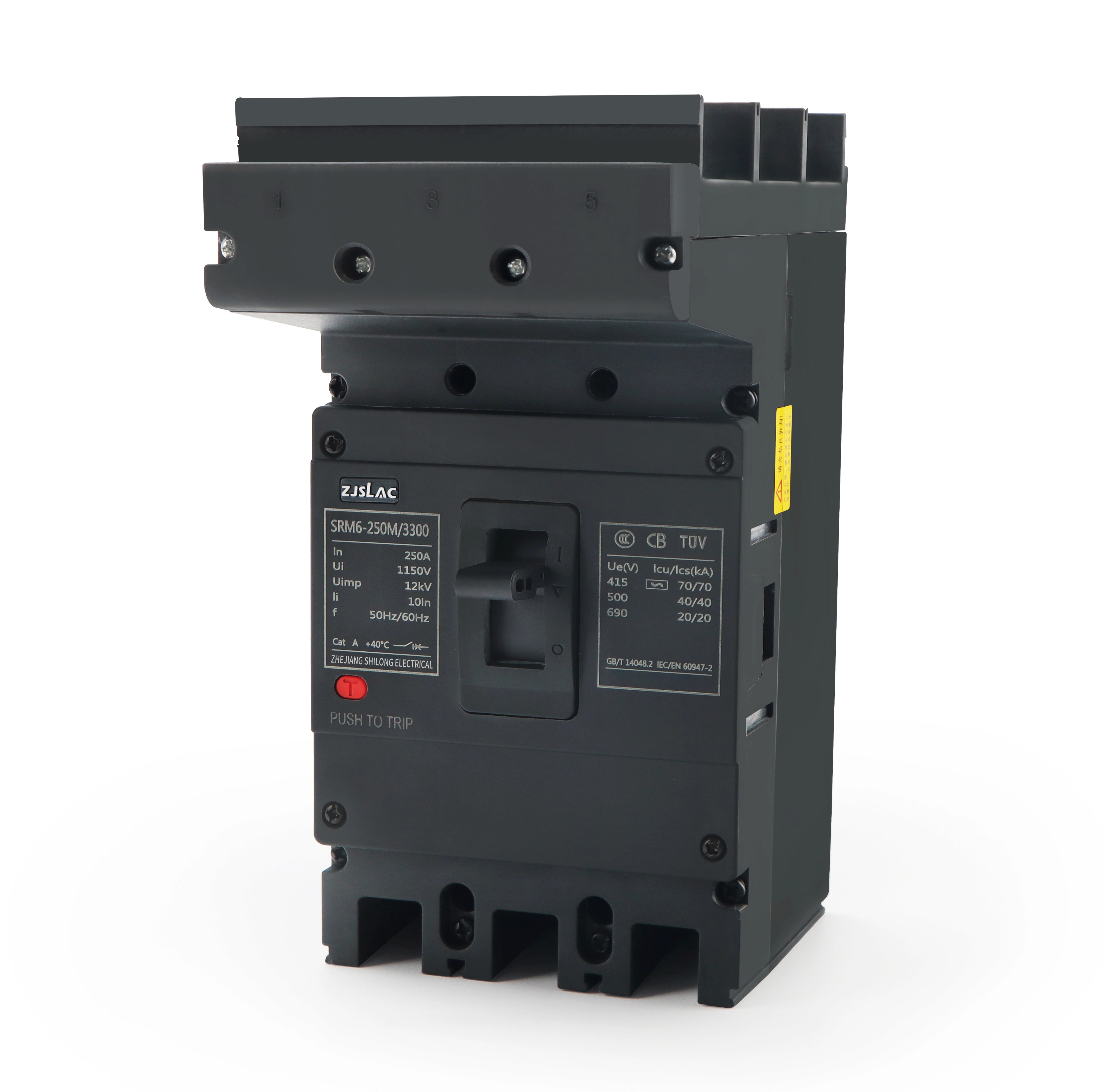

A Interruptor de circuito de estuches moldeado (MCCB) es un tipo de dispositivo de protección eléctrica que puede manejar clasificaciones de corriente más altas y un rango más amplio de voltajes. Típicamente utilizado en entornos comerciales industriales o a gran escala, los MCCB brindan protección contra sobrecargas, cortocircuitos y, a veces, incluso fallas de tierra. El término "estuche moldeado " se refiere a la dura carcasa de plástico que encierra los componentes internos, asegurando la seguridad y la durabilidad en condiciones duras.
Calificaciones actuales: Varía de 100 a hasta 2500 A o más.
Configuración de viaje ajustable: Permite que la personalización se adapte a requisitos de carga específicos.
Unidades de viaje de magnética o electrónica térmica: Ofrece flexibilidad y protección mejorada.
Alta capacidad de interrupción: Adecuado para circuitos donde las corrientes de falla pueden ser altas.
Construcción robusta: Diseñado para soportar altas tensiones mecánicas y térmicas.
Los MCCB generalmente se encuentran en tableros de distribución de energía, paneles de control industrial y sistemas de protección de generadores. Debido a su amplia capacidad de ajuste y alta capacidad de ruptura, son ideales para entornos exigentes.
En contraste, un Interruptor de circuito en miniatura (MCB) es un dispositivo compacto diseñado para aplicaciones de baja corriente, como instalaciones residenciales y comerciales ligeras. Estos interruptores protegen los circuitos de sobrecargas y cortocircuitos, pero funcionan a rangos de corriente y voltaje mucho más bajos en comparación con MCCBS.
Calificaciones actuales: Típicamente de 0.5 a a 125 A.
Configuración de viaje fijo: No hay ajuste manual disponible.
Diseño compacto: Se adapta fácilmente a los paneles comerciales domésticos o pequeños.
Menor capacidad de ruptura: Adecuado para sistemas con corrientes de fallas limitadas.
Rentable: Menos costoso que los MCCB para escenarios de baja carga.
Los MCB se instalan comúnmente en circuitos de iluminación, puntos de enchufe y electrodomésticos de baja carga. Son fáciles de usar, sin mantenimiento y proporcionan una respuesta rápida durante las fallas.
Para visualizar claramente las diferencias entre MCCB y MCB, aquí hay una comparación directa basada en parámetros críticos:
| Característica | MCCB (disyuntor de casos moldeados) | MCB (interruptor de circuito en miniatura) |
|---|---|---|
| Calificación actual | 100 A - 2500 A | 0.5 A - 125 A |
| Configuración de viaje | Adjustable | Fijado |
| Capacidad de interrupción | Alto (hasta 100 ka) | Bajo a moderado (hasta 10 ka) |
| Solicitud | Industrial, comercial | Residencial, pequeño comercial |
| Tamaño | Más grande | Compacto |
| Costo | Más alto | Más bajo |
| Tecnología de viaje | Magnético / electrónico térmico | Magnético térmico |
| Tipo de reinicio | Manual o automático | Manual |
| Alcance de protección | Sobrecarga, cortocircuito, falla a tierra (en algunos casos) | Solamente sobrecarga y cortocircuito |
Comprender estas distinciones es crucial para seleccionar el interruptor apropiado para su aplicación. Ahora profundicemos en escenarios prácticos para determinar qué tipo es mejor para sus necesidades específicas.
Si su proyecto involucra Distribución de alta energía, protección del motor, o Sistemas de automatización industrial, un MCCB Casi siempre es la elección superior. Su versatilidad y adaptabilidad lo hacen indispensable para entornos donde las condiciones de carga pueden variar y donde se necesitan configuraciones de viaje precisas para proteger equipos valiosos.
Fábricas y líneas de producción con maquinaria de servicio pesado.
Edificios comerciales donde las cargas fluctúan en diferentes áreas.
Sistemas de energía renovable (por ejemplo, granjas solares) con altas corrientes de CC.
Centros de datos con complejas necesidades de potencia y equipos sensibles.
Paneles de distribución principales en grandes infraestructuras.
MCCBS también permite selectividad y coordinación, que son críticos en los sistemas de energía escalonados. En las redes eléctricas a gran escala, es esencial asegurarse de que solo la sección defectuosa esté desconectada, dejando el resto del sistema operativo, una característica de MCCBS Excel.
Además, los MCCB se pueden adaptar con accesorios como viajes de derivación, versiones de subvoltaje y contactos auxiliares para mejorar la funcionalidad e integrarse con los sistemas de automatización.
Para entornos más simples de baja carga, Los MCB proporcionan un excelente equilibrio de seguridad, conveniencia y asequibilidad. Son los más adecuados para la configuración del hogar y la pequeña oficina donde las corrientes de fallas son relativamente bajas y las limitaciones de espacio son una preocupación.
Edificios residenciales - Protección de circuitos para luces, ventiladores, enchufes.
Salidas minoristas - Registrar en efectivo, luces y pequeños electrodomésticos.
Configuraciones de oficina pequeña - Protección de estaciones de trabajo, ACS y sistemas de iluminación.
Instituciones educativas -Aulas, laboratorios y áreas de uso general.
Subcircruitos - Actuar como protecciones individuales bajo un interruptor principal.
Una de las ventajas más fuertes de MCB es su Capacidad de plug-and-play. Su tamaño compacto y su compatibilidad de montaje en rastreo de DIN hacen que la instalación sea rápida y fácil. Además, requieren un mantenimiento mínimo y son fácilmente reemplazables.
Los MCB también ofrecen una desconexión rápida durante las fallas, minimizando las posibilidades de daños a los dispositivos aguas abajo. Sin embargo, no proporcionan la personalización o las características de protección más amplias de MCCBS, lo que las hace inadecuadas para aplicaciones de alta potencia.
Elegir entre un MCCB y un MCB no debe basarse únicamente en el costo o la familiaridad. Hay factores específicos que debe evaluar:
Si su configuración eléctrica involucra motores grandes, elementos de calefacción o equipos de servicio pesado, los MCCB son la elección lógica. Para iluminación estándar y electrodomésticos, MCB son adecuados.
Los MCCB son más voluminosos y pueden requerir más espacio en su panel de control. En contraste, los MCB son compactos y están más adecuados para aplicaciones con restricciones espaciales.
Los altos niveles de corriente de falla exigen una alta capacidad de interrupción. Si es probable que su sistema experimente tales eventos, MCCBS proporciona una mejor garantía de seguridad.
Para sistemas que crecerán o evolucionarán con el tiempo, MCCBS Ofrezca una mayor flexibilidad a través de configuraciones ajustables y compatibilidad de accesorios.
Los MCB suelen ser menos costosos y, por lo tanto, más adecuados para proyectos sensibles al presupuesto. Sin embargo, nunca es aconsejable comprometer la seguridad por el costo, especialmente en entornos industriales.
Depende del tamaño del panel y el requisito de carga. Los MCCB requieren más espacio y manejar corrientes más altas. Asegúrese de que su panel y cableado sean compatibles antes del reemplazo.
No necesariamente. Ambos usan mecanismos de viaje magnético térmico, pero los MCCB ofrecen configuraciones ajustables, lo que permite un ajuste de protección más preciso.
Ambos están seguros dentro de su rango de aplicación previsto. Los MCCB son más seguros en entornos de alta carga debido a una mayor capacidad de interrupción y resistencia térmica.
Los MCCB tienen una larga vida útil, a menudo hasta 20 años con mantenimiento regular. Sus componentes están diseñados para la durabilidad en operación frecuente.
Solo en subcircuitos o pequeñas cargas auxiliares. Para la protección primaria en las configuraciones industriales, los MCCB son más apropiados.
Ambos MCCBS y MCBS son componentes vitales en los sistemas de distribución eléctrica, cada uno con distintas ventajas. Tu selección debe ser impulsada por demanda de carga, requisitos de seguridad, restricciones de espacio, y escalabilidad futura.
Elija un MCCB Si su proyecto involucra altas corrientes, configuración industrial, o necesidades de protección personalizables.
Opta por un MCB para circuitos comerciales residenciales o de baja carga, donde la simplicidad, el costo y el tamaño compacto son prioridades.
Comprender las diferencias y evaluar sus requisitos únicos lo ayudará a tomar la decisión correcta, asegurando un rendimiento óptimo y una seguridad a largo plazo para su proyecto.
