Modelo | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Curent de calificación de grado INM (a) | 160 | 250 | 400 | 1600 | |||||||||
Polos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Corriente nominal en (a) | SRM3-125: en = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R: IN = 100,125,140,160 180,200,225,250A | SRM3-400: IN = 225,250,315,350, 400A | SRM3-630: IN = 400,500,630A | |||||||||
SRM3-800: IN = 700,800A | |||||||||||||
SRM3-160: en = 10,16,20,25,32, 40,50,63,80.100,125,140,160a | SRM3-320: IN = 280,300,315,320A | SRM3-630: IN = 400,500,630A | SRM3-1250: IN = 800,900,1000,1250 | ||||||||||
SRM3-1600A: IN = 1250,1600A | |||||||||||||
Voltaje operativo nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI (V) de voltaje de aislamiento nominal (v) | 1140 | ||||||||||||
Voltaje de soporte de impulso nominal (KV) | 8 | 8 | 12 | 12 | |||||||||
Código de capacidad de ruptura | S | H | R | S | H | R | S | H | R | S | H | R | |
Capacidad de ruptura de circuito corto de operación nominal (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacidad de ruptura de circuito corto con calificación corta LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoría selectiva | A | ||||||||||||
Número de ciclos de operación | Encender | 6000 | 3000 | 3000 | 1500 | ||||||||
No Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viaje por sobrecurente | Tipo termomagnético (tipo fijo) | ||||||||||||
Accesorio | Contactos auxiliares, contactos de alarma, unidad de viaje de derivación, viaje de subtensión, mecanismo de operación manual, mecanismo de operación eléctrica | ||||||||||||
Esquema y Dimensiones de instalación (mm)
| Modelo | Dimensiones de la línea | Dimensiones de instalación | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φD | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Diseño miniaturizado: El producto tiene un tamaño miniaturizado, que puede cumplir con los requisitos personalizados de los clientes para las dimensiones de instalación del producto.
Dimensiones uniformes: Bajo el mismo grado de marco de carcasa, las dimensiones de instalación de productos con diferentes capacidades de ruptura (S, H, R) y diferentes funciones (tipo fijo termomagnético, tipo termomagnético ajustable, tipo electrónico) son exactamente las mismas.
Modol | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Inm (a) de corriente de calificación calificada (a) | 160 | 250 | 400 | 1600 | |||||||||
Polos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curente con calificación en (a) | SRM3RT-125: en = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250: IN = 100,125.140,160, 180,200,225,250A | SRM3RT-400 en = 225,250,315,350, 400A | SRM3RT-630: IN = 400,500,630A | |||||||||
SRM3RT-800: IN = 700,800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280,300,315,320A | SRM3RT-630: IN = 400,500,630A | SRM3RT-1250: IN = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A: IN = 1250,1600A | |||||||||||||
Voltaje operativo nominal UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
UI (V) de voltaje de aislamiento nominal (v) | 1140 | ||||||||||||
Voltaje de soporte de impulso nominal (KV) | 8 | 8 | 12 | 12 | |||||||||
Código de capacidad de ruptura | S | H | R | S | H | R | S | H | R | S | H | R | |
Capacidad de ruptura de circuito corto de operación nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacidad de ruptura de circuito corto con calificación corta LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoría selectiva | A | ||||||||||||
Número de ciclos de operación | Encender | 6000 | 3000 | 3000 | 1500 | ||||||||
No encendido | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viaje sobrecorriente | Tipo termomagnético (ajustable, 0.7-1.0in ajustable) | ||||||||||||
Accesorio | Contactos auxiliares, contactos de alarma, unidad de viaje de derivación, punta de subtensión, mecanismo de operación manual, mecanismo de operación eléctrica | ||||||||||||

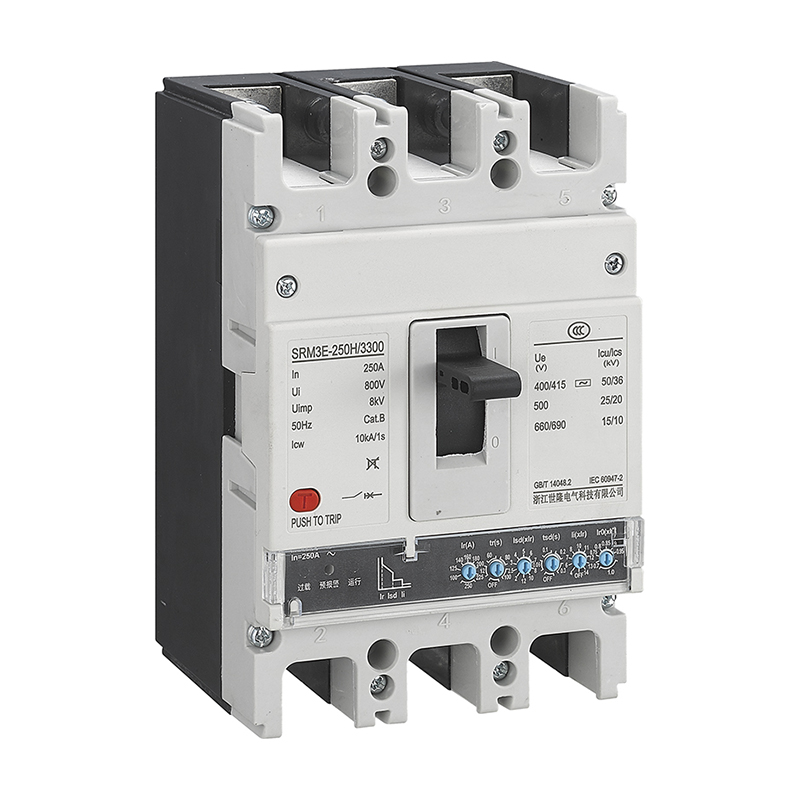

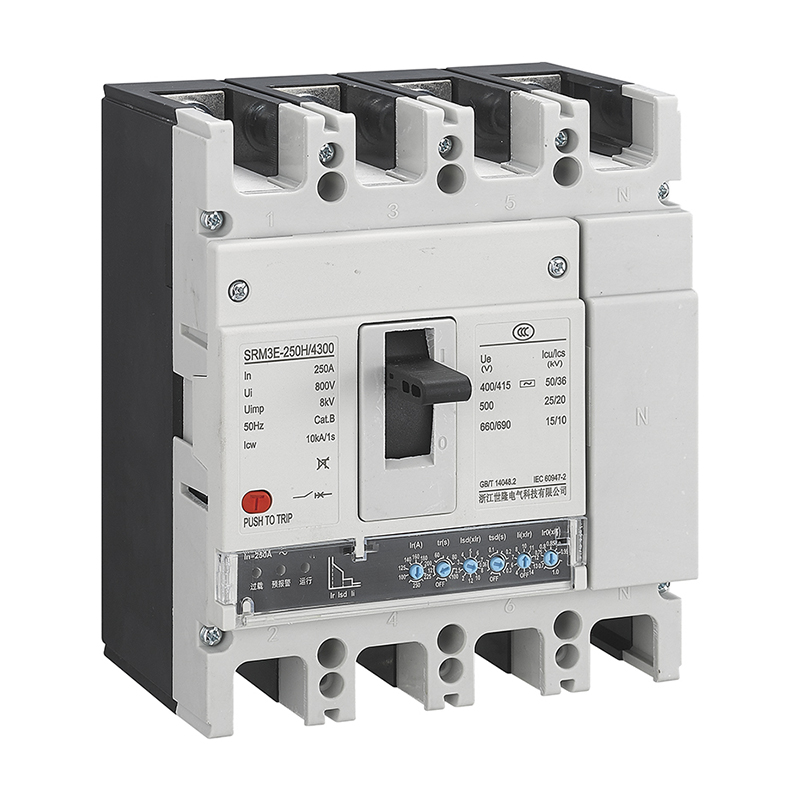

Modelo | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Curent de calificación de grado INM (a) | 160 | 320 | 630 | 1600 | |||||||||
Polos | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Corriente nominal en (a) | SRM3E-125 32A: IR = 16,20,25,32A Ajustable 63A: IR = 32,36,40,45,50,55,60, 63A ajustable 125A: IR = 40,50,63,70,75,80,85, 90,100,125A ajustable | SRM3E-250: IR = 100,125,140,160, 180,200,225,250A ajustable | SRM3E-400: IR = 160,200,225, 250,275,300,315,350,375,400A ajustable | SRM3E-630: IR = 400,420,440,460,480, 500,530,560,600,630A ajustable | |||||||||
SRM3E-800: IR = 630,640,660,680,700, 720.740,760.780,800A Ajustable | |||||||||||||
SRM3E-1250: IR = 800,900,1000,1250A ajustable | |||||||||||||
SRM3E-160: IR = 63.70,75,80,85. 90,100,125,140,160A ajustable | SRM3E-320: IR = 180,200,225,250. 280,300,315,320 A ajustable | SRM3E-630: I = 250,280,315,350,375 400,450,500,560,630A Ajustable | SRM3E-1600: IR = 1250,1600A ajustable | ||||||||||
Voltaje operativo nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI (V) de voltaje de aislamiento nominal (v) | 800 | 800 | 1140 | 1140 | |||||||||
Voltaje de soporte de impulso nominal (KV) | 8 | 8 | 12 | 12 | |||||||||
Código de capacidad de ruptura | S | H | R | S | H | R | S | H | R | S | H | R | |
Capacidad de ruptura de circuito corto de operación nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacidad de ruptura de circuito corto con calificación corta LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Calificación de tiempo a corto plazo ICW actual (KA) | 20ka, 1 | ||||||||||||
Categoría selectiva | B | ||||||||||||
Número de ciclos de operación | Encender | 3000 | 3000 | 2000 | 1500 | ||||||||
No encendido | 7000 | 7000 | 4000 | 4000 | |||||||||
Tipo de dispositivo de viaje sobrecorriente | Tipo electrónico | ||||||||||||
Accesorio | Contactos auxiliares, contactos de alarma, unidad de viaje de derivación, viaje de subtensión, mecanismo de operación manual, mecanismo de operación eléctrica | ||||||||||||
Modelo | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Curent de calificación de grado INM (a) | 160 | 250 | 400 | 1600 | |||||||||
Polos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Corriente nominal en (a) | SRM3-125: en = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R: IN = 100,125,140,160 180,200,225,250A | SRM3-400: IN = 225,250,315,350, 400A | SRM3-630: IN = 400,500,630A | |||||||||
SRM3-800: IN = 700,800A | |||||||||||||
SRM3-160: en = 10,16,20,25,32, 40,50,63,80.100,125,140,160a | SRM3-320: IN = 280,300,315,320A | SRM3-630: IN = 400,500,630A | SRM3-1250: IN = 800,900,1000,1250 | ||||||||||
SRM3-1600A: IN = 1250,1600A | |||||||||||||
Voltaje operativo nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI (V) de voltaje de aislamiento nominal (v) | 1140 | ||||||||||||
Voltaje de soporte de impulso nominal (KV) | 8 | 8 | 12 | 12 | |||||||||
Código de capacidad de ruptura | S | H | R | S | H | R | S | H | R | S | H | R | |
Capacidad de ruptura de circuito corto de operación nominal (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacidad de ruptura de circuito corto con calificación corta LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoría selectiva | A | ||||||||||||
Número de ciclos de operación | Encender | 6000 | 3000 | 3000 | 1500 | ||||||||
No Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viaje por sobrecurente | Tipo termomagnético (tipo fijo) | ||||||||||||
Accesorio | Contactos auxiliares, contactos de alarma, unidad de viaje de derivación, viaje de subtensión, mecanismo de operación manual, mecanismo de operación eléctrica | ||||||||||||
Esquema y Dimensiones de instalación (mm)
| Modelo | Dimensiones de la línea | Dimensiones de instalación | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φD | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Diseño miniaturizado: El producto tiene un tamaño miniaturizado, que puede cumplir con los requisitos personalizados de los clientes para las dimensiones de instalación del producto.
Dimensiones uniformes: Bajo el mismo grado de marco de carcasa, las dimensiones de instalación de productos con diferentes capacidades de ruptura (S, H, R) y diferentes funciones (tipo fijo termomagnético, tipo termomagnético ajustable, tipo electrónico) son exactamente las mismas.
Modol | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Inm (a) de corriente de calificación calificada (a) | 160 | 250 | 400 | 1600 | |||||||||
Polos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curente con calificación en (a) | SRM3RT-125: en = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250: IN = 100,125.140,160, 180,200,225,250A | SRM3RT-400 en = 225,250,315,350, 400A | SRM3RT-630: IN = 400,500,630A | |||||||||
SRM3RT-800: IN = 700,800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280,300,315,320A | SRM3RT-630: IN = 400,500,630A | SRM3RT-1250: IN = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A: IN = 1250,1600A | |||||||||||||
Voltaje operativo nominal UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
UI (V) de voltaje de aislamiento nominal (v) | 1140 | ||||||||||||
Voltaje de soporte de impulso nominal (KV) | 8 | 8 | 12 | 12 | |||||||||
Código de capacidad de ruptura | S | H | R | S | H | R | S | H | R | S | H | R | |
Capacidad de ruptura de circuito corto de operación nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacidad de ruptura de circuito corto con calificación corta LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoría selectiva | A | ||||||||||||
Número de ciclos de operación | Encender | 6000 | 3000 | 3000 | 1500 | ||||||||
No encendido | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viaje sobrecorriente | Tipo termomagnético (ajustable, 0.7-1.0in ajustable) | ||||||||||||
Accesorio | Contactos auxiliares, contactos de alarma, unidad de viaje de derivación, punta de subtensión, mecanismo de operación manual, mecanismo de operación eléctrica | ||||||||||||
Modelo | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Curent de calificación de grado INM (a) | 160 | 320 | 630 | 1600 | |||||||||
Polos | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Corriente nominal en (a) | SRM3E-125 32A: IR = 16,20,25,32A Ajustable 63A: IR = 32,36,40,45,50,55,60, 63A ajustable 125A: IR = 40,50,63,70,75,80,85, 90,100,125A ajustable | SRM3E-250: IR = 100,125,140,160, 180,200,225,250A ajustable | SRM3E-400: IR = 160,200,225, 250,275,300,315,350,375,400A ajustable | SRM3E-630: IR = 400,420,440,460,480, 500,530,560,600,630A ajustable | |||||||||
SRM3E-800: IR = 630,640,660,680,700, 720.740,760.780,800A Ajustable | |||||||||||||
SRM3E-1250: IR = 800,900,1000,1250A ajustable | |||||||||||||
SRM3E-160: IR = 63.70,75,80,85. 90,100,125,140,160A ajustable | SRM3E-320: IR = 180,200,225,250. 280,300,315,320 A ajustable | SRM3E-630: I = 250,280,315,350,375 400,450,500,560,630A Ajustable | SRM3E-1600: IR = 1250,1600A ajustable | ||||||||||
Voltaje operativo nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI (V) de voltaje de aislamiento nominal (v) | 800 | 800 | 1140 | 1140 | |||||||||
Voltaje de soporte de impulso nominal (KV) | 8 | 8 | 12 | 12 | |||||||||
Código de capacidad de ruptura | S | H | R | S | H | R | S | H | R | S | H | R | |
Capacidad de ruptura de circuito corto de operación nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacidad de ruptura de circuito corto con calificación corta LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Calificación de tiempo a corto plazo ICW actual (KA) | 20ka, 1 | ||||||||||||
Categoría selectiva | B | ||||||||||||
Número de ciclos de operación | Encender | 3000 | 3000 | 2000 | 1500 | ||||||||
No encendido | 7000 | 7000 | 4000 | 4000 | |||||||||
Tipo de dispositivo de viaje sobrecorriente | Tipo electrónico | ||||||||||||
Accesorio | Contactos auxiliares, contactos de alarma, unidad de viaje de derivación, viaje de subtensión, mecanismo de operación manual, mecanismo de operación eléctrica | ||||||||||||
